Необходимые инструменты для сборки фонтана:
1. отвертка крестовая (РН2)
2. отвертка шлицевая (SL 5мм)
3. ключ шестигранный (HEX2.5, поставляется в комплекте)
Подключение к линии питьевого водоснабжения. Подключение к линии питьевого водоснабжения производится с помощью гибкой трубки 6мм (1/4 дюйма JG), собранной с переходником под резьбовое соединение с водопроводом ХВС(1/2 дюйма HP), поставляемой в комплекте с фонтаном. Давление в водопроводной сети, к которой подключается устройство, должно быть не менее 0.2 МПа и не более 4МПа. Перед подключением фонтана убедитесь, что точка подключения к ХВС имеет запорный кран. Если запорный кран отсутствует, необходимо приобрести и установить его.
Подключение к канализации. Для слива воды из питьевого фонтана применяется пластиковый сифон, герметично соединенный с чашей фонтана и гибкая гофротруба Ø25 со сформированным на ней водяным затвором. Конец гофротрубы, через переходник диаметром 25/50 мм. подключается во внешнюю канализационную сеть любым удобным способом, исключающим протекание.
1. Порядок сборки питьевого фонтана:

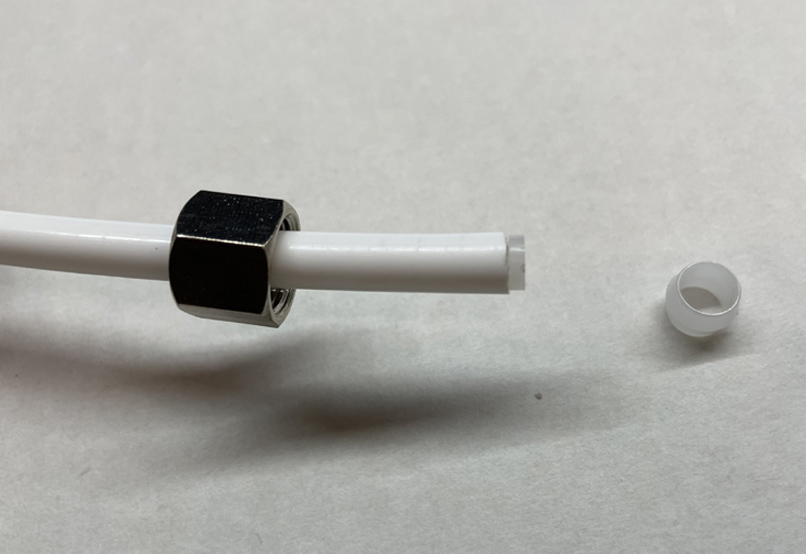

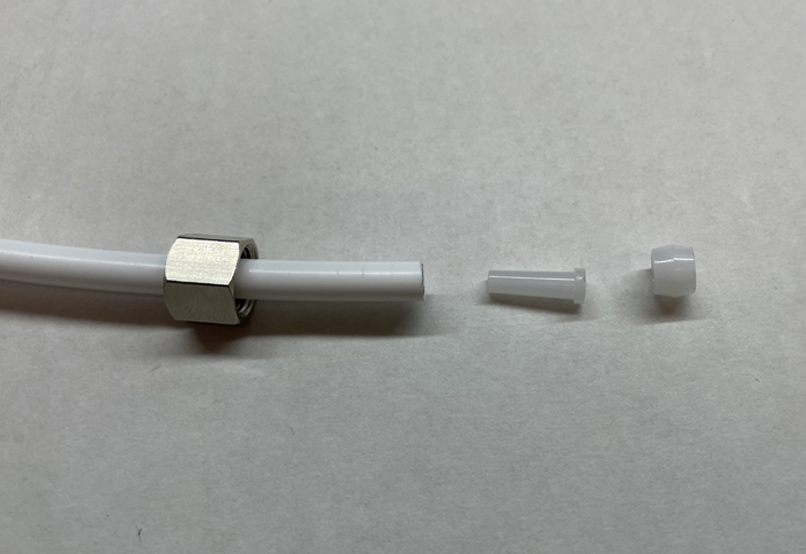

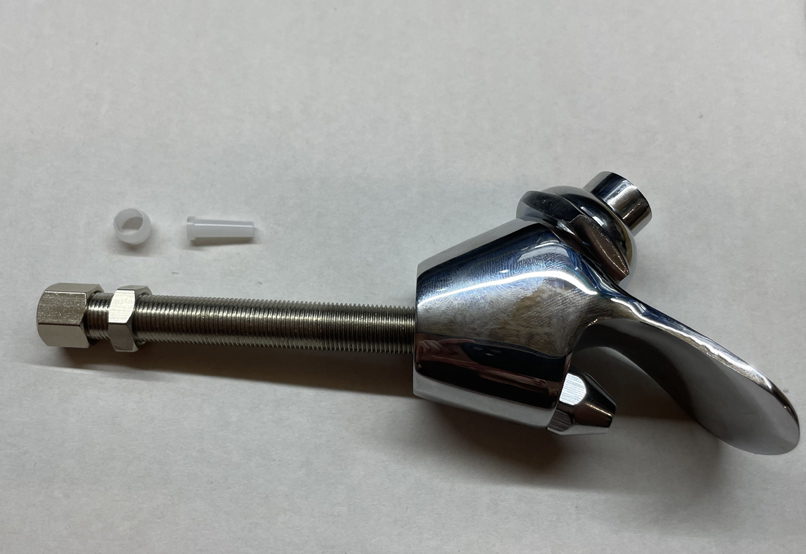

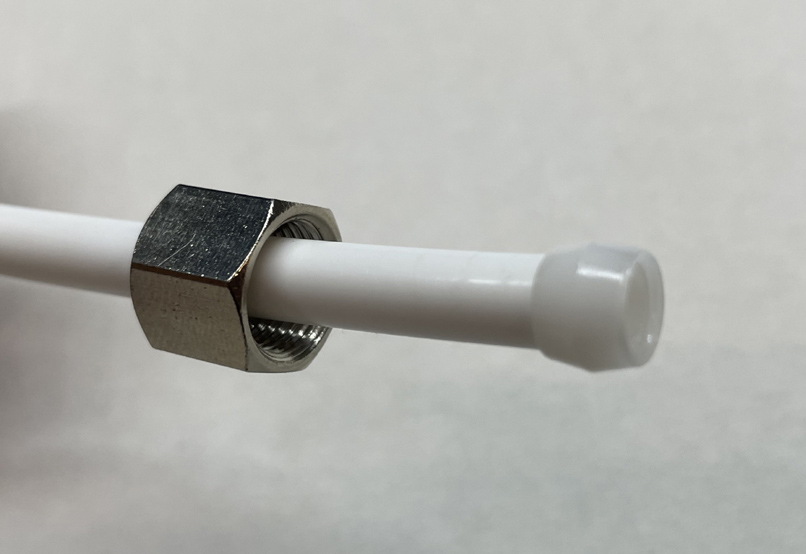

1.1. Подготовьте трубку подключения воды к дальнейшему соединению с краном фонтана. Для этого снимите с крана притягивающую гайку и наденьте ее на свободную часть трубки, после чего вставьте в шланг ниппель(коннектор), входящий в комплект к крану. Наденьте на трубку уплотнительное кольцо в месте, где установлен ниппель. Кольцо должно быль полностью надето, а ниппель полностью погружен в отверстие гибкой трубки.
1.2. Установите кран на корпус фонтана, используя резиновую прокладку и декоративное кольцо с внешней стороны и пластиковую притягивающую шайбу с внутренней, прижимая ее гайкой, расположенной на оси крана.

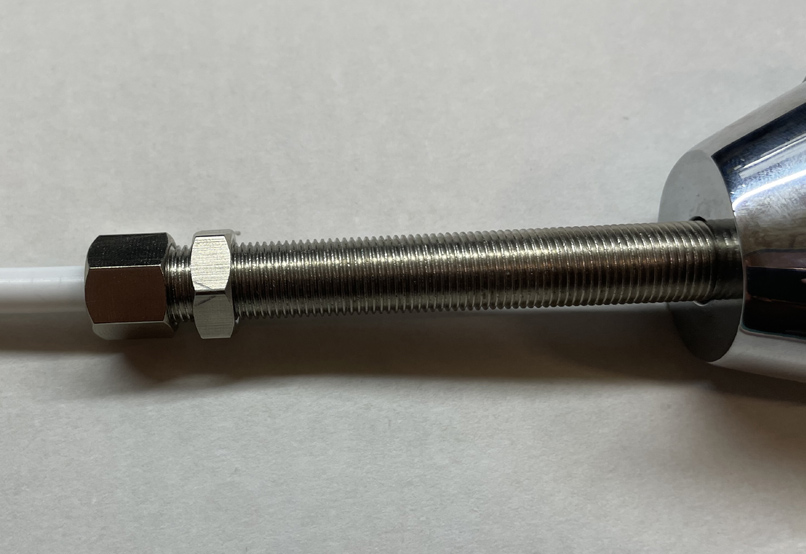

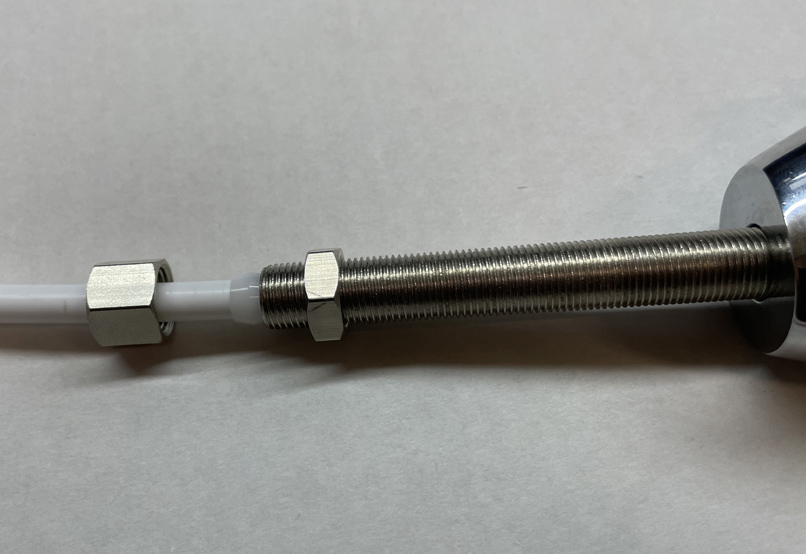

1.3. Соедините заранее собранную (п.1) гибкую трубку подвода воды к крану фонтана, закрутите притягивающую гайку на кран.
1.4. Установите опорную планку внутри фонтана, закрутив стягивающие винты лишь на сантиметр. Обратите внимание на корректность установки планки - трапеция планки должна смотреть на внешнюю часть фонтана.
1.5. Соберите чашу с крышкой и выходным патрубком сифона, используя винт и гайку, входящие в комплект поставки
1.6. Установите чашу в корпус фонтана так, чтобы выходной патрубок сифона проходил через отверстие в опорной планке фонтана, после чего соедините оставшуюся часть сифона с помощью фиксирующей гайки, притянув его к опорной планке.
1.7. Используя крестовую отвертку, закрутите винты опорной планки, притянув тем самым чашу фонтана к корпусу
1.8. Установите на шланг сифона монтажную клипсу, входящую в комплект поставки, для обеспечения гидрозатвора, либо сформируйте из шланга одинарную петлю с той же целью.
1.9. Предварительно пропустив отвод сифона и гибкий шланг подачи воды через отверстия днища фонтана, закрепите днище на корпус, используя шестигранные винты и ключ HEX 2.5. В случае, если предполагается вывод шланга сифона и гибкой трубки подачи воды через заднюю часть фонтана, пропускание шланга и трубки через днище фонтана не требуется.
1.10. Подключите сифон к канализации. Убедитесь в плотности соединения, чтобы избежать протечек.
1.11. Соедините гибкую трубку подачи воды с краном водопровода через переходник 1/2HP – 1/4JG.
Примечание: в случае необходимости гибкий шланг подачи воды может быть укорочен до необходимой длины, для этого достаточно отрезать лишнее, используя канцелярский нож. В ситуации, если длины трубки не достаточно, необходимо приобрести дополнительно отрезок гибкой трубки и соединительную муфту.
2. Подготовка к запуску фонтана
2.1. откройте водопроводный кран и убедитесь, что соединения гибкого шланга с краном фонтана герметичны;
2.2. откройте запорный кран ХВС и при помощи шлицевой отвертки и винта-регулятора на боковине поилки настройте расход воды так, чтобы струя воды не выливалась за пределы чаши питьевого фонтана и не превышала 10 см в высоту;
2.3. пропустите воду через питьевой фонтан в течение 2 минут;
2.4. закройте кран фонтана и дайте постоять 5 минут;
2.5. откройте кран и снова пропустите воду через питьевой фонтан в течение 1 минуты;
2.6. закройте кран фонтана;
2.7. убедитесь в герметичности соединений подвода воды и слива в канализацию;
Питьевой фонтан готов к работе.
